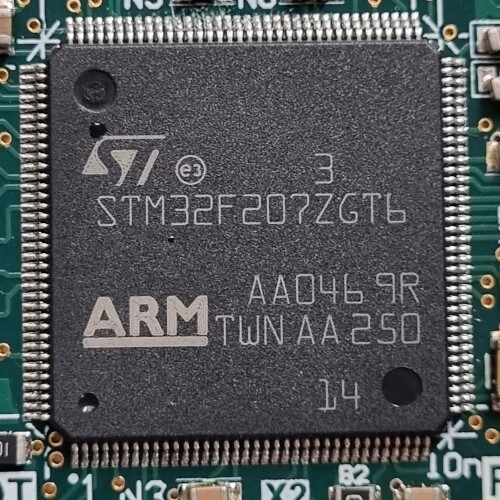

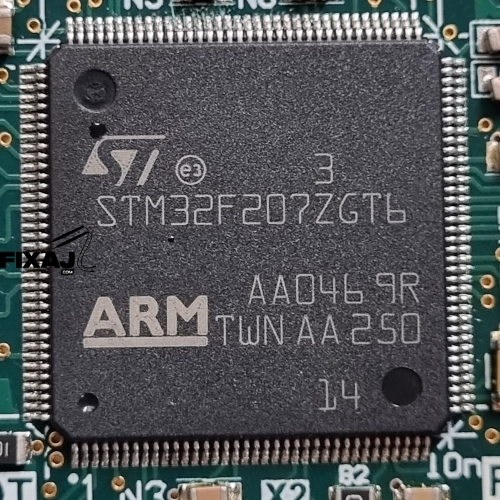

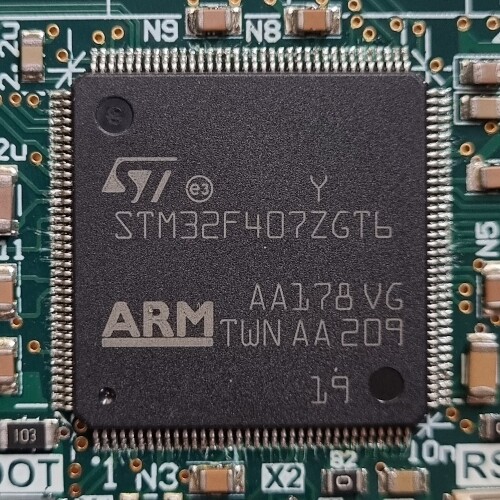

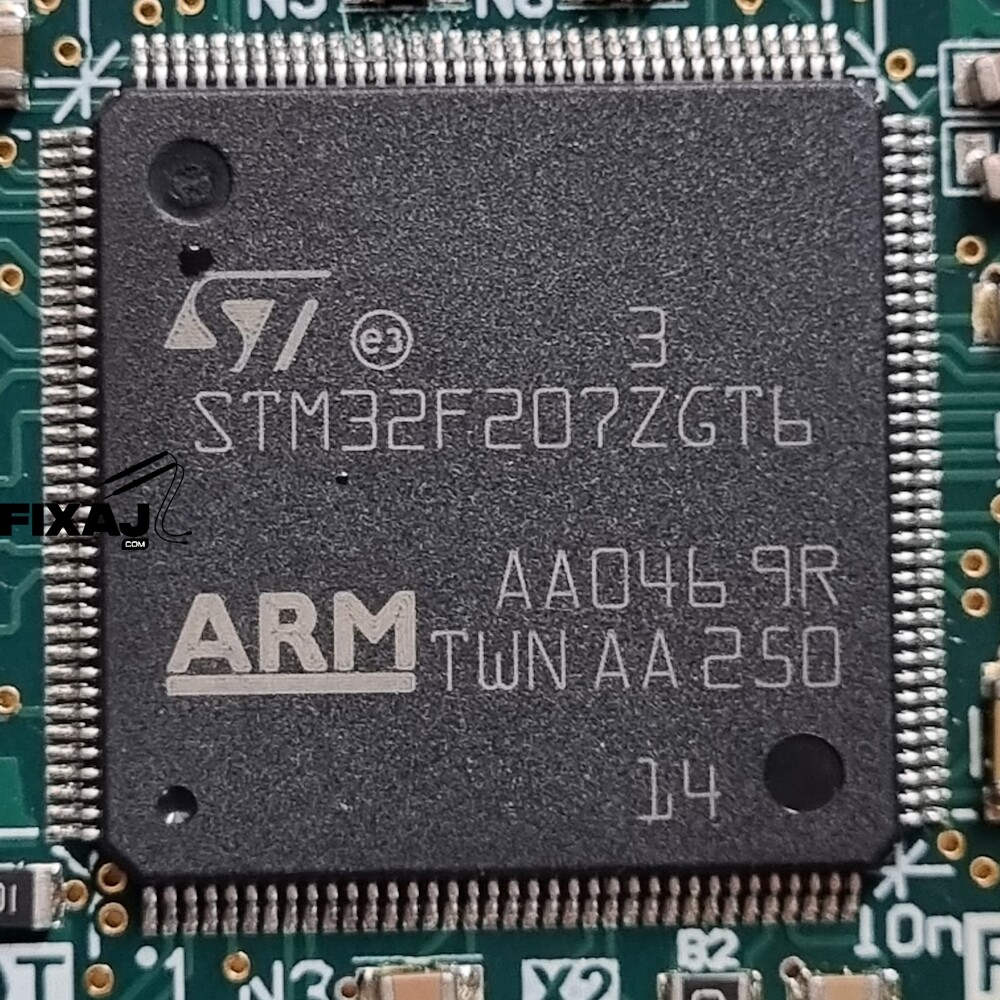

En yeni ve en güçlü Baskı devre kartı tasarımımız olan STM32 kartımız ile karşınızdayın. Bütün tecrübelerimizi aktardığımız bu baskı devre kartımız bu güne kadar ki müşterilerimizden gelen geri bildirimler neticesinde bütün ihtiyaçlara cevap verebilecek yapıda ortaya çıkmıştır. ARM mimarisi gücü ile geliştirildi ve 144 pinli STM32 çipler sayesinde projelerinizde sıkıntı yaşamadan rahat ve kolay bir kullanım sağlar.
Yıllardır hayalini kurduğumuz ve müşterilerimizinde çokca istediği STM32 ile PCB miz artık satışta. Neden bu tarz bir kart tasarladık. Nucleo Boardlar varken neden bu PCB gibi sorular eminim aklınızdadır. Bizim STM BdK nin geliştirilme sürecini isterseniz kısaca anlatayım.
1. si STM geliştirme kartları direk olarak bir endüstriyel projeye uygun olarak tasarlanmıyor. Kablo çıkışları jumper ( sahada titreşim ve zamanla jumper lar sıkıntı yaratır) bizde klemens ayrıca 5.08 bacak aralığı olduğu için sökmesi takması kolay ve soketler geniş olduğu için bir sokete birden fazla kablo takılabilir. Ayrıca sanayide kullanılabilir olması için hazır bir kutu içinde olmalı. Bizim STM BdK hem hazır kutu içinde hemde buton ve LCD ekran için yeride hazırda mevcut. Bu sayede geliştirdiğiniz projeyi hızlıca piyasaya sürebileceksiniz. Ayrıca kutularımız RAY tipi olduğu için pana içi montajı da kolaydır.
Diğer en önemli özelliği bizim STM32 PCB mizin ise SMPS yani anahtarlamalı güç kaynağı ile beslenmektedir. %96 a varan verimlilikte yeni nesil bir çip kullandık bu sayede Nucleo boardlardaki lineer regulator e göre çok daha verimli bir güç kaynağımız var. Derin uyku, deep sleep ve hipernate projelerinizde çok işinize yaracaktır. Bağlanabilirlik, yıllardır PCB kartı geliştiriyorum ve müşterilerimin ihtiyacı olan haberleşme protokollerini kendi PCB lerime ekliyordum. Aynı kuralı STM BdK da müşterilemize sunduk bilinen bütün haberleşme prokolleri en iyi şekilde desteklenmektedir. Örnek

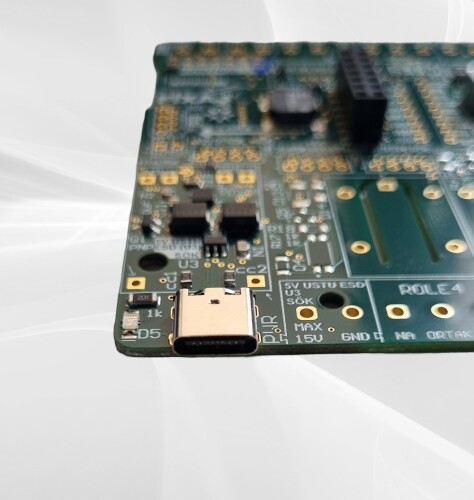

UART, RS232, RS485, USB-c, I2C ( 2 farklı), ETHERNET, CAN-FD (canbus ın en hızlı verisyonu), MicroSD u haberleşme prokollerine ilaveten PLC ile MCU yu haberleştiren yani 24v ile 3v3 arası haberleşme sağlayan kendi geliştirdiğimiz bir prokolüde pcb ye ekledik. Bu sayede PLC den input output bilgileri okunup yazılabilecek.
Ürün tanıtım broşürü
GITHUB SAYFAMIZ ÖRNEK KODLAR, EXCEL DOSYALARI VE DİĞER GEREKLİ SORULAR İÇİN
https://github.com/fixajteknik/STM32
TEKNİK SORULAR İÇİN SORU SORA SAYFAMIZI ZİYARET EDİNİZ
https://github.com/fixajteknik/YouTube_Tutorials/issues
Bu sayfada STM32 için geliştirmiş olduğumuz Baskı Devre Kartı hakkında bilgiler bulacaksınız.

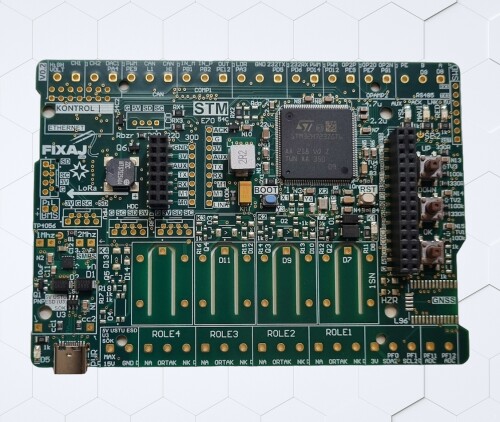

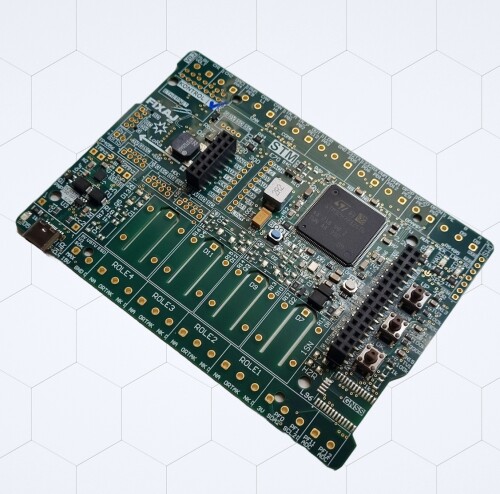

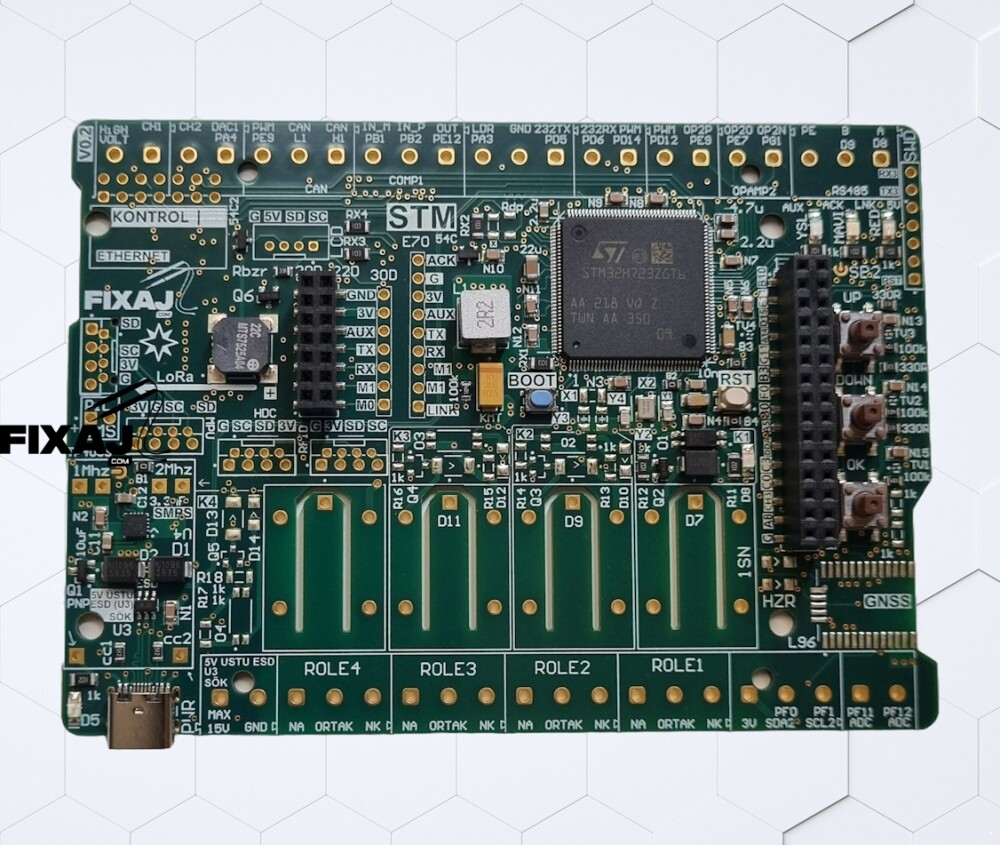

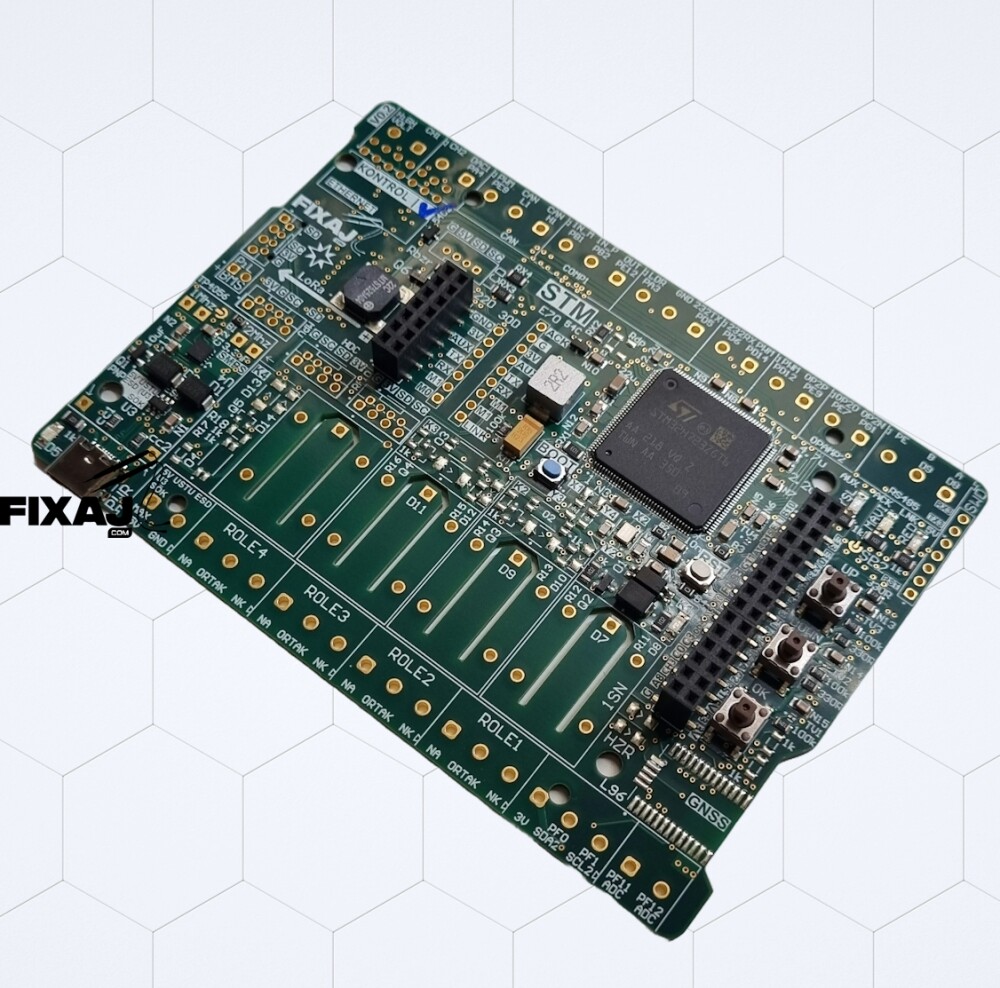

Bask devre kartımızda kullanıcıların kolay erişebilmesi adına çıkış verdiğimiz pinlerin şematiklerini ekliyorum.

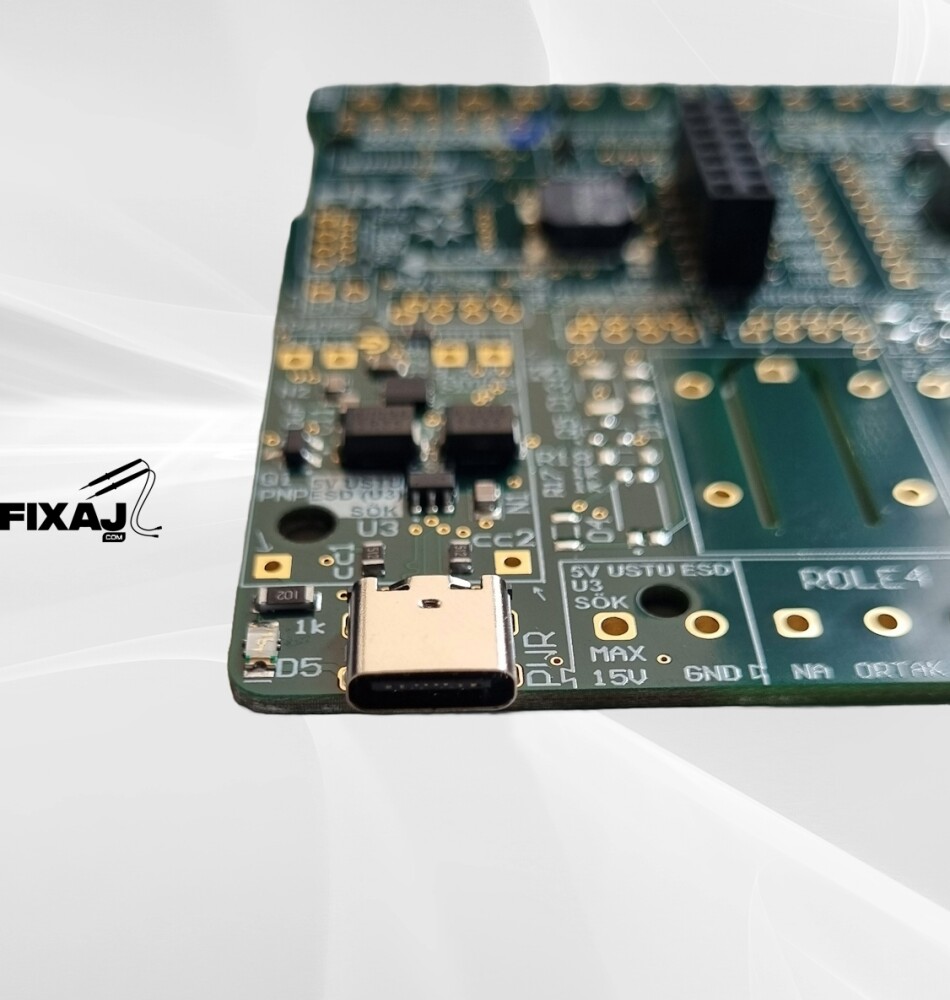

PCB nin üst ve alt kısımlarında toplam 41 tane klemens çıkışı mevcuttur bu çıkışlar üzerinden işlemci pinlerine INPUT ve OUTPUT yapılabilir. 5.08 klemensler ile bağlantılarınızı sağlam bir şekilde yapabilirsiniz. Endüstriyel kullanım için.
2x15 dişi header ile de geliştirmelerinizi hızlıca jumper kablolar ile yapabilirsiniz.
pcb nin alt kısmında bulunan solder bridge'ler rs232 veya rs485 in kullanılmadığı durumlarda bu pinleri rahatça kullanabilmeniz için jumper ile boş bırakılmıştır. Rs232 ve Rs485 kullanmayacaksanız UART haberleşmesi için kullanabilmek için ilgili jumperları lehimleyiniz.
STM32h723 gibi bacı çipler kendi içinde Ethernet modülüne sahiptir ancak layer katmanı yinede eklemesi gereklidir ben bunu Hazır modul kullanarak PCB üstünde kullanmayı tercih etttim.

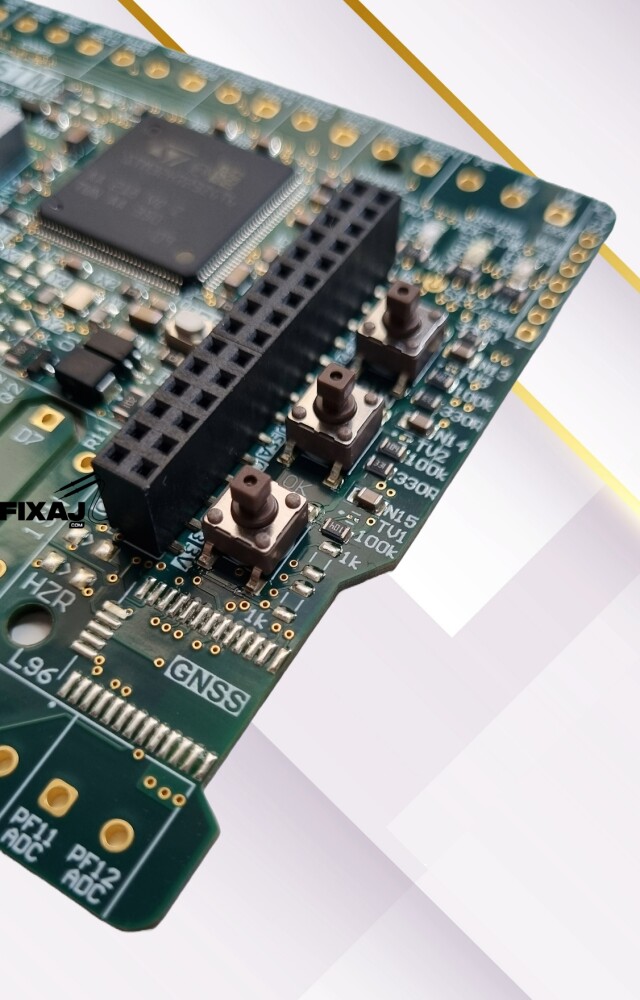

L96 modülü normal GPS sensörlerinden farklı olarak sadece Amerikanın GPS servislerini değil Avrupanın ve Çinin de konum sistemlerinden faydalanır. Bu sayede daha hızlı ve doğru sonuçlar verir. Ayrıca L96 modülünde çok ilginç bazı özelliklerde eklenmiştir. Örneğin bölge tanımlama özelliği gibi, tanımladığınız kordinatların içine giriş çıkış yapıldığında bilgi vermektedir. Ben bu durumu kontrol edebilmeniz için bu pinleri Çipe de bağladım bu sayede çeşitli geri bildirimler oluşturabilirsiniz. Bunun dışında Jammer algılama, saniyede 1 pulse gibi özelliklerde L96 modülünde mevcuttur.

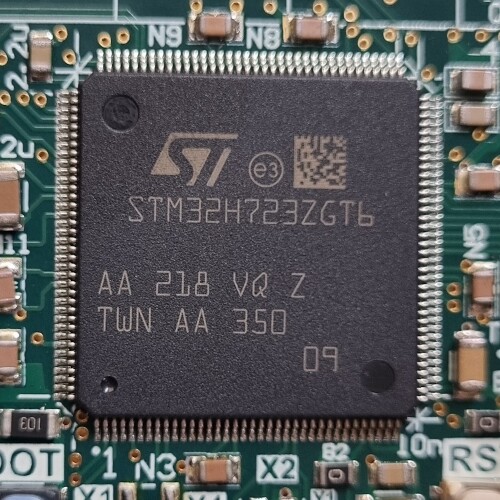

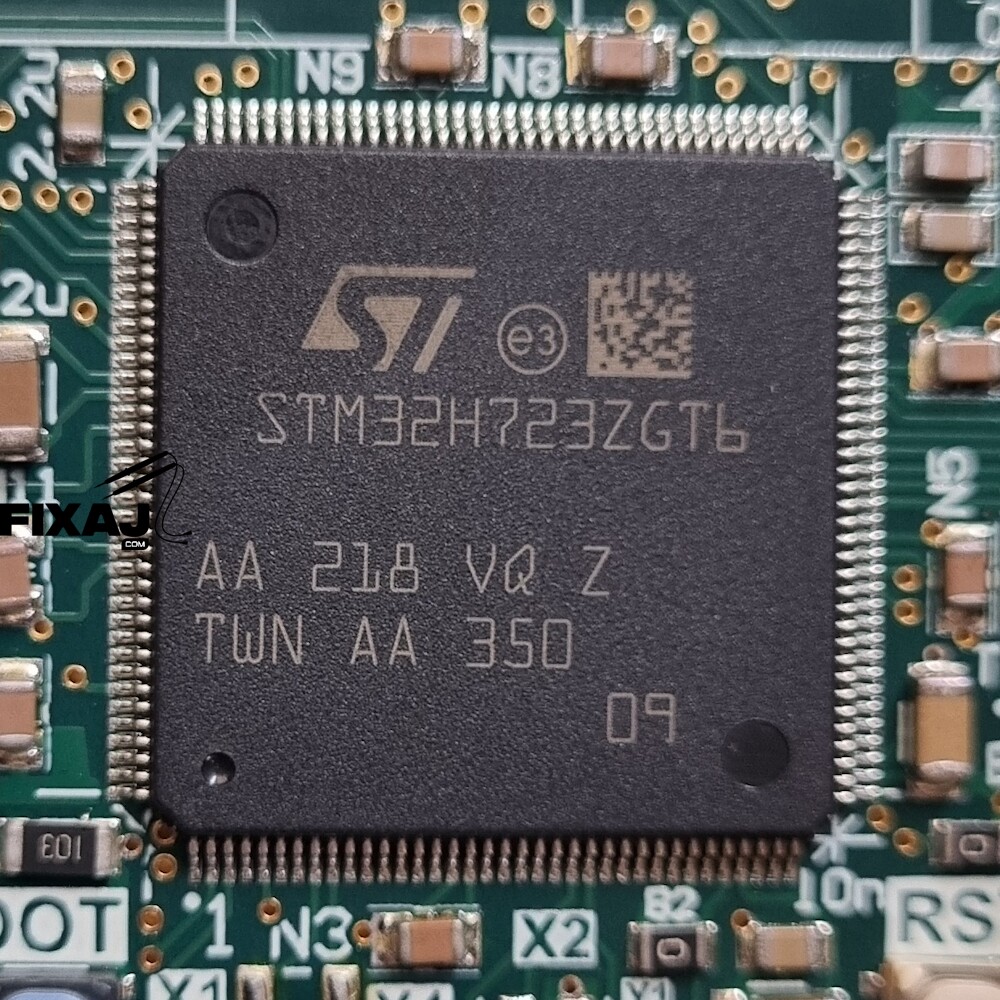

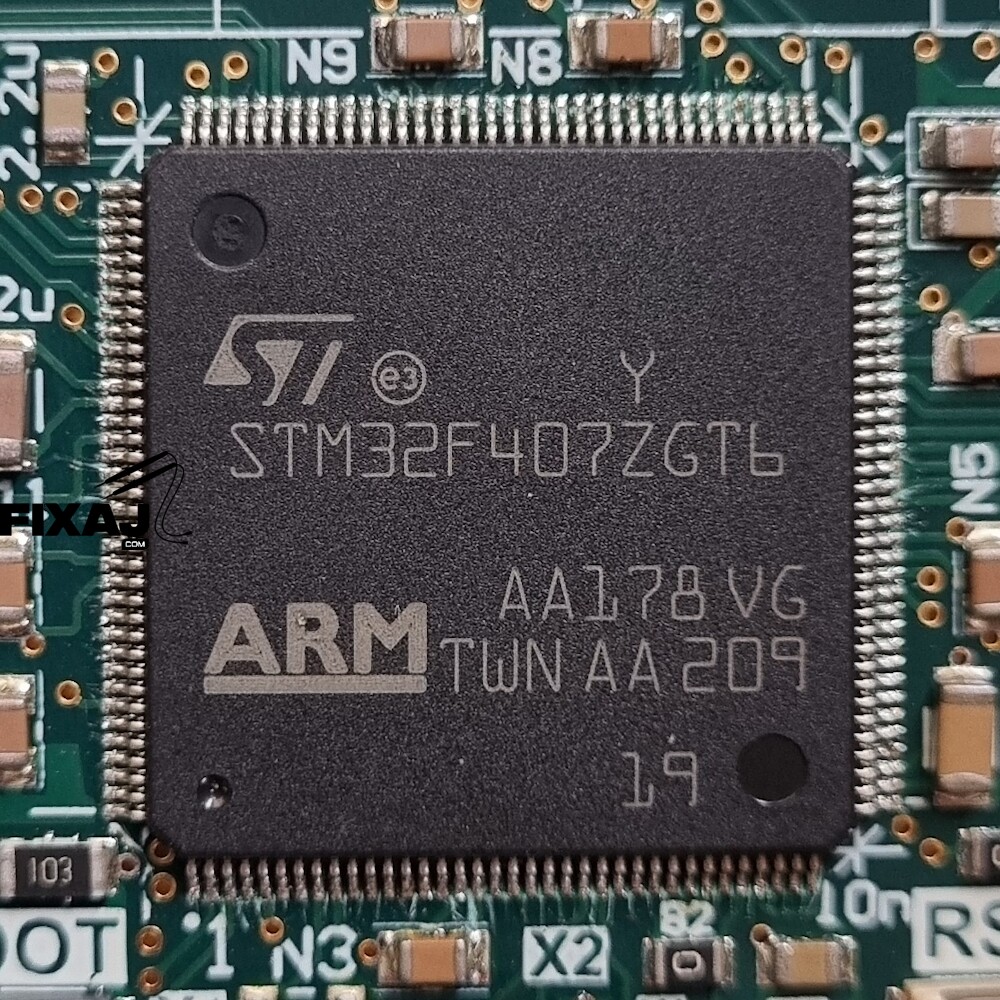

144 pinli çiplerde genelde birden fazla i2c bağlantısı mevcuttur ben 1. ı2c leri pcb üstündeki (sol tarafta) 5 tane sökete tanımladım bu soketler hem 2mm, hemde 2.54mm pinli soketleri takabilirsiniz.
Ayrıca bu sayfa da çipi programlamaya ve debug yapmaya yarayan soketimiz de görünmektedir. Şiddetle tavsiyem odur ki bir tane yeni nesil orjinal ST link programlayıcınız muhakkak olsun. bu soket pcb de sağ en üst köşededir.
bu solder bridge ler ileri seviye kullanıcılar içindir. Hassas ADC ölçümü gibi işlemlerde bu kısa devre dirençleri kaldırılıp yerlerine kullanıcının hesaplamalarına göre gerekli elemanlar kullanılmalıdır 0805 kılıfı kullanılmıştır.
Kullandığımız SMPS modülü 2 farklı anahtarlama hızında çalışabilmektedir. EMI konusununa hakim ileri seviye kullanıcılar isterlerse 2mhz iptal edip 1mhz li anahtarlamaya geçebilirler.
Bazı kullanıcılarımızdan PLC den input almak veya Output vermek isteyebilir ama burada bir sıkıntı var PLC gibi sistemler 24v ile çalışır STM işlemcisi ise 3v ile çalışır direk bağlasak çip yanacaktır. Bu sorunu çözebilmek için şöyle bir devre hazırladım. Yüksek voltaj tarafı ile işlemciyi güvenli bir şekilde haberleştirebilirsiniz karşılıklı
Bir sistemde ışıklı bildirimin yanına sesli Buzzer bildirimi olmaz ise olmazdır. Buzzerı direk işlemcinin pinine bağlamadım. Çünkü bu durum hem işlemciye zarar verebilir hemde en önemli ses seviyesi düşük olacaktır.
